Pengardean tangki penyimpanan etanol dan pengikatan adalah pengendalian yang terkait tetapi berbeda untuk listrik statis selama pemindahan. Pengikatan memberikan sambungan listrik yang andal pada objek konduktif terpisah sehingga perbedaan tegangan yang berbahaya kecil kemungkinannya terjadi; pembumian menyediakan jalur dari peralatan yang tersambung ke sistem pembumian lokasi tersebut. Tidak satupun istilah berarti bahwa tangki logam apa pun yang berdiri di atas lantai beton dilindungi secara otomatis. Pengaturan yang aman harus mencakup tangki, perpipaan tetap, selang yang dapat dilepas, kendaraan atau wadah pemindah, kelengkapan, serta cara operator menyambung dan melepasnya. Panduan ini membantu pembeli menentukan dan memverifikasi antarmuka tersebut; tim keselamatan kelistrikan dan proses yang kompeten harus merancang sistem sebenarnya untuk lokasi tersebut dan peraturan yang berlaku.
Mengapa pemindahan etanol dapat menimbulkan bahaya statis
Memindahkan cairan melalui perpipaan, filter, pompa, selang, percikan di dalam bejana, atau memisahkan bahan yang tidak serupa dapat menghasilkan muatan listrik statis. Campuran uap-udara, jika berada di tempat yang salah pada waktu yang salah, dapat tersulut oleh pelepasan muatan listrik. Risiko yang tepat bergantung pada komposisi dan konduktivitas cairan, metode transfer, kondisi aliran, lingkungan uap, bahan peralatan, dan tindakan perlindungan. Sangat tidak aman untuk berasumsi bahwa sifat etanol saja membuat setiap transfer terlindungi dengan sendirinya, atau bahwa satu klip penjepit dapat menghilangkan semua sumber penyalaan. Health and Safety Executive (HSE) Inggris menjelaskan penumpukan listrik statis selama transfer cairan mudah terbakar dan peran pembumian peralatan dalam dokumen petunjuk teknis pembumian.
Tentukan apakah proses tersebut adalah penyimpanan, pengisian dari truk, pengurasan ke wadah portabel, sirkulasi ulang, pengambilan sampel, atau transfer ke proses hilir. Masing-masing dapat menghasilkan jalur konduktif yang berbeda dan komponen terputus yang berbeda. Tinjau setiap filter, lapisan selang non-konduktif, wadah plastik, gasket, flensa dicat, konektor fleksibel, dan penyangga berinsulasi. Pipa logam di kedua sisi sambungan non-konduktif mungkin tidak membentuk satu jalur kontinuitas. Klasifikasi area berbahaya dan penilaian sumber penyalaan di lokasi tetap berlaku meskipun pengendalian statis telah dipasang.
Definisikan ikatan (bonding) dan pembumian (grounding) pada gambar teknik proyek
Tunjukkan titik pembumian yang dimaksud untuk tangki, jalur pengikatan (bonding) di antara komponen yang dapat terisolasi, serta titik-titik tempat selang yang dapat dilepas, kendaraan, atau wadah penerima harus dihubungkan sebelum transfer dilakukan. Identifikasi perancang yang bertanggung jawab, spesifikasi konduktor dan konektor, perlindungan terhadap korosi, akses pemeriksaan, dan metode pengujian. Jangan berimprovisasi dengan menyambungkan kabel ke nosel tipis, permukaan yang dicat, pelindung acak, atau pipa yang kontinuitasnya belum diverifikasi. Sambungan harus tetap efektif di bawah kondisi getaran, pemeliharaan, dan pembersihan yang diperkirakan.

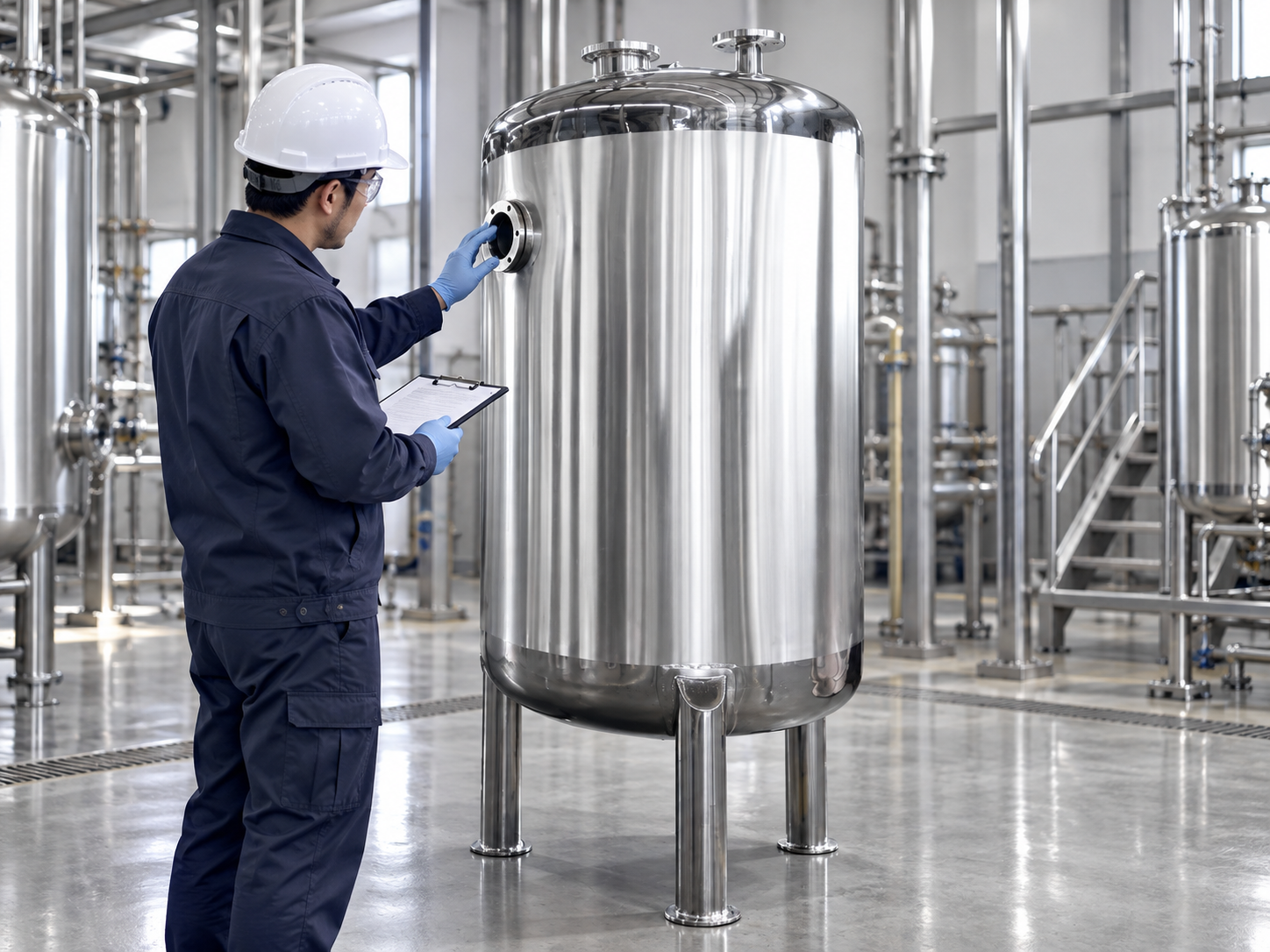

Itu Tangki penerima alkohol 1.000 L yang ditunjukkan di sini memberikan referensi kapal yang sebenarnya. Foto produknya menunjukkan cangkang baja tahan karat dan sambungan telanjang, bukan desain kelistrikan yang lengkap atau sistem pembumian yang telah diuji. Tim desain harus mengidentifikasi detail sambungan yang disetujui pada peralatan aktual yang dipesan. Yang lebih luas jajaran tangki penyimpanan mencakup bentuk lain, namun keputusan pembumian dan penyambungan bergantung pada sistem transfer yang terpasang, bukan pada kategori katalog.
Periksa seluruh rantai transfer, bukan hanya lambung tank
Tangki tetap mungkin memiliki jalur pembumian yang baik sementara truk, kontainer portabel, drum logam, atau kopling selang tetap terisolasi. Tuliskan urutan pemindahan agar operator menyambungkan dan memverifikasi susunan ikatan atau pembumian yang diperlukan sebelum membuka jalur cairan dan mempertahankannya hingga pemindahan selesai dan sambungan ditutup dengan aman. Kendaraan, selang, nosel pengisi, tangki penerima, dan wadah apa pun yang dapat dilepas memerlukan metode didokumentasikan yang sesuai dengan sistem sebenarnya. Universitas Wayne State panduan transfer cairan mudah terbakar menggambarkan prinsip ikatan dan pembumian selama transfer; instalasi curah industri memerlukan prosedur rekayasanya sendiri.

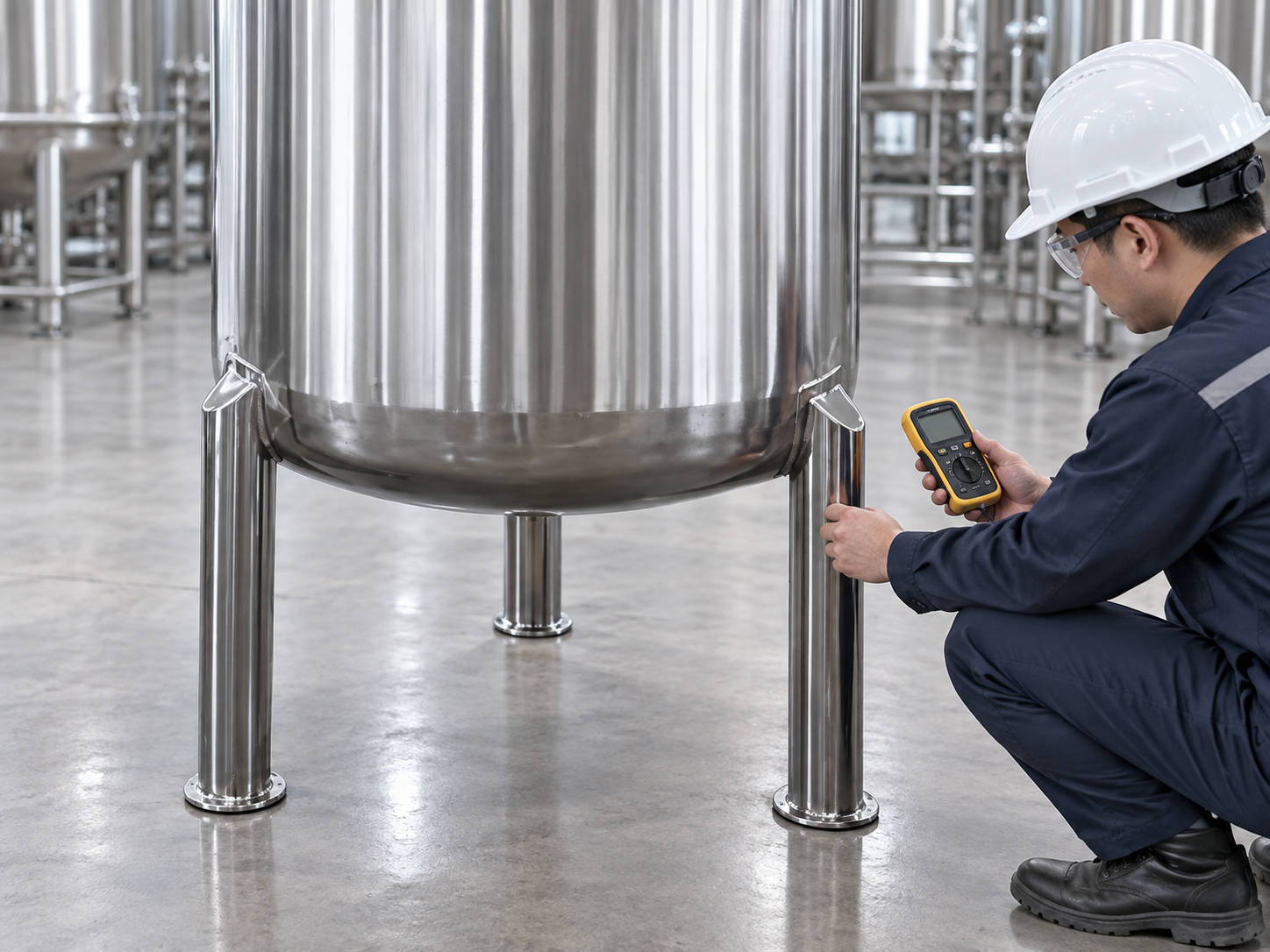

Tinjau konstruksi selang dan kontinuitas kopling, terutama ketika selang yang tampak seperti logam mencakup lapisan non-konduktif atau ketika selang pengganti memiliki desain yang berbeda. Jika pompa transfer dipasang pada bantalan isolasi, rangkanya mungkin memerlukan jalur yang disengaja daripada jalur yang diasumsikan. Gasket flensa, cat, lapisan, korosi, dan klem yang longgar dapat mengganggu kontinuitas. Sebaliknya, jalur yang tampak kontinu bukanlah pengganti untuk verifikasi pembumian yang benar dan kondisinya. Catat batas-batas tersebut pada gambar as-built agar pemeliharaan tidak melepas konduktor tanpa memahami fungsinya.
Koordinasikan kontrol statis dengan pengisian dan pengelolaan uap
Pengendalian statis bukan pengganti untuk geometri pengisian yang sesuai, prosedur pemindahan, pengelolaan uap, atau peralatan area berbahaya. Pengisian cipratan berkecepatan tinggi dapat menimbulkan muatan dan gangguan uap yang tidak perlu. Tinjauan desain harus mempertimbangkan lokasi pengisian, metode masuk cairan, urutan permulaan pompa, penyaringan, pemindahan uap, dan sistem nitrogen atau pemulihan uap apa pun. Kode yang berlaku dan insinyur yang berkualifikasi menentukan batasannya; jangan menyalin kecepatan aliran generik atau nilai resistansi dari situs yang tidak terkait. Terpisah panduan bahan penyimpanan etanol mencakup pemilihan bahan yang basah, sementara panduan penyimpanan pelarut mempertimbangkan bahaya fasilitas yang lebih luas.
Pelepasan tekanan tangki dan listrik statis adalah jalur tinjauan yang saling terkait tetapi terpisah. Jika jalur ventilasi, penangkap api, atau header pemulihan uap berubah, lakukan penilaian ulang terhadap area berbahaya dan prosedur transfer. Tangki yang diarde tidak membuat pembuangan ventilasi yang tidak aman menjadi tidak berbahaya. Demikian pula, selimut gas inert tidak membuktikan bahwa perangkat keras transfer cair telah diarde dengan benar, dan juga tidak menghilangkan bahaya selama pembukaan, pemeliharaan, atau gangguan sistem gas. Setiap pengamanan memerlukan dasar desain dan catatan verifikasinya sendiri.
Tabel tinjauan pembumian dan ikatan pembeli
| Antarmuka | Pertanyaan untuk ditanyakan | Bukti untuk diminta |
|---|---|---|
| Tangki ke bumi situs | Di mana sambungan yang disetujui dan bagaimana cara melindunginya? | Detail sambungan as-built dan catatan pengujian |
| Perpipaan dan pompa yang diperbaiki | Apakah sambungan isolasi, gasket, lapisan pelindung, ataududukan memutus kontinuitas? | Lingkup kontinuitas dan titik pemeriksaan |
| Selang yang dapat dilepas | Apakah konstruksinya sesuai dan apakah sudah termasuk kopling? | Spesifikasi selang dan metode uji berkala |
| Truk atau kontainer portabel | Apa yang dihubungkan sebelum dan selama transfer? | Urutan pengoperasian dan titik sambung |
| Interlok dan alarm | Apakah status koneksi dipantau, dan apa yang terjadi jika terjadi kegagalan? | Deskripsi fungsional dan metode uji-bukti |
| Perubahan pemeliharaan | Siapa yang memeriksa kembali kontinuitas setelah penggantian atau perbaikan? | Catatan kontrol perubahan dan pengembalian layanan |
Nilai dan kriteria lulus/gagal tercakup dalam desain kelistrikan situs dan standar terkini yang berlaku. Tabel ini sengaja tidak menciptakan satu angka resistansi untuk setiap tangki, selang, dan negara.
Lakukan komisioning dan pemeliharaan jalur yang terpasang
Pada saat penerimaan pabrik, verifikasi bahwa tangki yang disertakan memiliki fitur sambungan dan dokumentasi yang disepakati. Di lokasi, tim yang kompeten harus menguji jalur terpasang yang lengkap dari setiap komponen terkait ke titik ikatan atau pembumian yang dituju dengan menggunakan prosedur dan instrumen yang sesuai dengan kriteria desain. Catat identifikasi instrumen, titik kontak, pembacaan, konfigurasi, inspektur, dan tindakan perbaikan apa pun. Tampilan meteran tanpa lokasi probe yang tercatat atau nilai dari tangki yang belum dipasang tidak membuktikan jalur transfer yang beroperasi. Periksa permukaan dari cat, kotoran, korosi, kekendoran, tegangan, dan kerusakan mekanis.
Tetapkan interval pemeriksaan ulang dan uji bukti berdasarkan penggunaan, lingkungan, frekuensi penyambungan, petunjuk pemasok, dan persyaratan setempat. Lakukan pengujian setelah pemeliharaan yang mengubah selang, kopling, sambungan pipa, pemasangan pompa, lapisan pelindung, penyangga, atau konduktor ikatan. Buat sambungan tersebut jelas bagi operator tanpa memaparkannya pada kerusakan, dan masukkan pemeriksaan ke dalam prosedur sebelum transfer. Jika sambungan yang diperlukan tidak ada atau gagal dalam pemeriksaannya, hentikan transfer dan gunakan proses eskalasi lokasi; jangan abaikan interlock atau menggantinya dengan klip darurat.
Jangan memperlakukan bagian konduktif sebagai satu-satunya masalah kontrol pengapian
Pengardean mengatasi muatan pada peralatan konduktif; hal itu tidak selalu menghilangkan muatan di dalam cairan nonkonduktif, wadah plastik, lapisan selang, elemen filter, atau residu isolasi. Penilaian bahaya harus mengatasi kasus-kasus tersebut dengan menggunakan peralatan yang kompatibel dan kontrol pengoperasian. HSE studi kasus pemercikan transfer cairan menunjukkan bagaimana kerangka logam dapat bermuatan ketika sistem wadah tidak diarde dengan memadai. Pelajarannya adalah menelusuri setiap objek konduktif yang relevan dan langkah transfer, bukan menggeneralisasi bahwa semua plastik atau semua bejana logam berperilaku dengan cara yang sama.
Sumber penyalaan lainnya tetap ada: peralatan listrik yang tidak sesuai, permukaan panas, pengelasan, sambaran petir, gesekan, dan percikan mekanis. Pertahankan klasifikasi area kelistrikan, ventilasi, perlindungan terhadap pengisian berlebih, pengendalian pekerjaan panas, dan tanggap darurat dalam desain pabrik secara keseluruhan. Instalasi etanol yang lengkap harus ditinjau oleh spesialis keselamatan dan kelistrikan yang bertanggung jawab. Tidak tepat menyebut sebuah tangki “tahan ledakan” hanya karena satu kabel pembumian telah ditambahkan.
Apa saja yang harus disertakan dalam RFQ dan paket serah terima
Kirimkan spesifikasi fluida dan skenario transfer, filosofi pembumian lokasi, penilaian area berbahaya, gambar tangki dan perpipaan, spesifikasi selang dan kopling, metode pengisian, antarmuka kendaraan atau kontainer portabel, kode yang berlaku, persyaratan akses inspeksi, dan apakah verifikasi sambungan atau interlock diperlukan. Minta pemasok untuk menyatakan dengan tepat apa yang disediakannya pada bejana dan apa yang diserahkan kepada teknisi listrik lokasi, kontraktor perpipaan, atau integrator sistem transfer. Minta detail sambungan as-built dan bukti pabrik untuk komponen yang disertakan; minta bukti komisioning situs untuk jalur yang lengkap.
Itu Panduan Pemerintah Alberta tentang pembumian dan penyambungan tangki yang membawa cairan mudah terbakar adalah referensi publik yang berguna untuk antarmuka transportasi dan transfer, tetapi yurisdiksi dan ruang lingkup peralatannya harus diperiksa sebelum menerapkannya pada pabrik stasioner. Gunakan aturan lokal dan standar proyek terbaru, bukan nilai umum dari sebuah blog.
Video edukasi: ikatan versus pembumian
Video pelatihan ini memperkenalkan perbedaan antara ikatan (bonding) dan pembumian (grounding) untuk penanganan cairan yang mudah terbakar. Video ini tidak mensertifikasi produk YIYI apa pun atau menentukan kriteria pengujian situs ini.
Tonton video pelatihan di YouTube.
Pertanyaan yang sering diajukan
Apakah meng-grounding tangki saja sudah cukup untuk pemindahan etanol?
Belum tentu. Jalur transfer yang lengkap dapat mencakup kendaraan, selang, kopling, nosel pengisi, pompa, dan wadah penerima yang memerlukan pengaturan ikatan (bonding) atau pembumian (grounding) sendiri. Tinjauan desain yang kompeten harus mendefinisikan dan menguji jalur yang terpasang.
Apakah tangki baja tahan karat secara otomatis terhubung secara aman ke bumi?
Tidak. Penyangga, lapisan pelindung, paking, korosi, sambungan yang longgar, dan detail pemasangan dapat mengganggu jalur yang dimaksud. Verifikasi sambungan yang ditentukan dan kontinuitas yang terpasang alih-alih berasumsi lantai menyediakannya.
Bisakah satu target resistansi disalin ke setiap situs?
Tidak. Kriteria desain dan metode pengujian yang berlaku bergantung pada yurisdiksi, peralatan, skenario transfer, dan standar saat ini. Nyatakan kriteria tersebut dalam dokumen proyek dan catat lokasi serta hasil pengujian aktual.
