Diseño de tanques de almacenamiento de productos químicos comienza con el líquido y sus condiciones operativas creíbles, no con la fotografía de un catálogo o la capacidad nominal. Un pliego de condiciones de diseño útil identifica la composición y las impurezas, el rango de concentración, la temperatura, la densidad, el comportamiento del vapor, las tasas de transferencia, la vida útil esperada, el método de limpieza, los riesgos del sitio y las regulaciones aplicables. A partir de esos datos, un equipo de ingeniería puede elegir el material y la geometría del recipiente, definir los límites de presión y vacío, dimensionar la ventilación normal y de emergencia, planificar la contención y especificar la evidencia de inspección. Ningún grado de acero inoxidable ni estilo de tanque es seguro para todos los químicos. Esta guía es un marco para que el comprador formule las preguntas correctas; no es un código de diseño, una aprobación de compatibilidad ni una especificación de construcción.
Primero escriba la envolvente química y operativa
Nombre la sustancia o mezcla exacta, hoja de datos de seguridad del proveedor, rango de concentración, contenido de agua, contaminantes, productos de reacción esperados y cualquier producto químico de limpieza o enjuague. La compatibilidad puede cambiar con la temperatura, la aireación, la concentración y las impurezas traza. Incluya la temperatura de operación mínima y máxima, posible trazado de calor, exposición ambiental, ciclos de llenado y vaciado, capacidad máxima de bomba, casos de sobrepresión (golpes de ariete) y si el recipiente estará en interiores o exteriores. Identifique el inventario normal, el nivel máximo permitido, el remanente útil (heel), la reserva requerida y la expansión futura. Una carcasa nominal de 40 000 L no equivale a 40 000 L de inventario de trabajo útil después de considerar el borde libre (freeboard), las boquillas y los límites de operación.
Para líquidos volátiles, inflamables, tóxicos, reactivos o sensibles al oxígeno, haga que los especialistas en seguridad de procesos y medio ambiente del sitio establezcan la base de peligros antes de comprar el tanque. El encaminamiento de vapores, el control de ignición, la detección de fugas, la respuesta de emergencia y la exposición de los trabajadores no pueden añadirse como ocurrencias tardías. Los requisitos de almacenamiento seguro del producto químico específico deben regir el material, las tuberías, los instrumentos, la ubicación y el procedimiento operativo. Un folleto genérico de producto no puede establecer esos límites.
Elige un sistema de materiales, no solo un material de revestimiento
Compare los materiales de la carcasa del candidato y las partes húmedas con la envolvente completa del fluido utilizando datos de compatibilidad química defendibles y, cuando la incertidumbre sea importante, un especialista calificado en corrosión o materiales. El acero al carbono, los aceros inoxidables, el acero revestido, el plástico reforzado con fibra de vidrio y el polietileno pueden ser adecuados en algunos servicios e inadecuados en otros. “Inoxidable” no es una respuesta universal para ácidos, cloruros, servicios cáusticos o soluciones calientes. Si se propone un revestimiento, defina la preparación del sustrato, la aplicación, la prueba de discontinuidades (holiday testing), el acceso para inspección, el método de reparación y qué sucede si el revestimiento falla. Si se propone un tanque de polímero, tenga en cuenta la temperatura, la exposición a los rayos ultravioleta, la fluencia (creep), la permeación y los accesorios compatibles.
Especifique las partes en contacto con el fluido como un sistema: cuerpo, tapa, material de soldadura, boquillas, válvulas, juntas de la bomba, indicador de nivel, juntas, mangueras y elementos de fijación cuando estén expuestos. Los materiales diferentes pueden provocar problemas de corrosión o de estanqueidad, incluso si el cuerpo principal es compatible. El Centro Canadiense de Salud y Seguridad en el Trabajo recomienda utilizar recipientes de almacenamiento compatibles con el material y separar las sustancias incompatibles; su guía para el almacenamiento de materiales peligrosos es un principio útil, aunque las normativas exactas dependen del producto y de la jurisdicción. Solicite certificados de materiales y un límite de suministro claro, en lugar de aceptar una etiqueta única como “resistente a productos químicos”.”
Decidir la geometría, la capacidad, los apoyos y el acceso conjuntamente

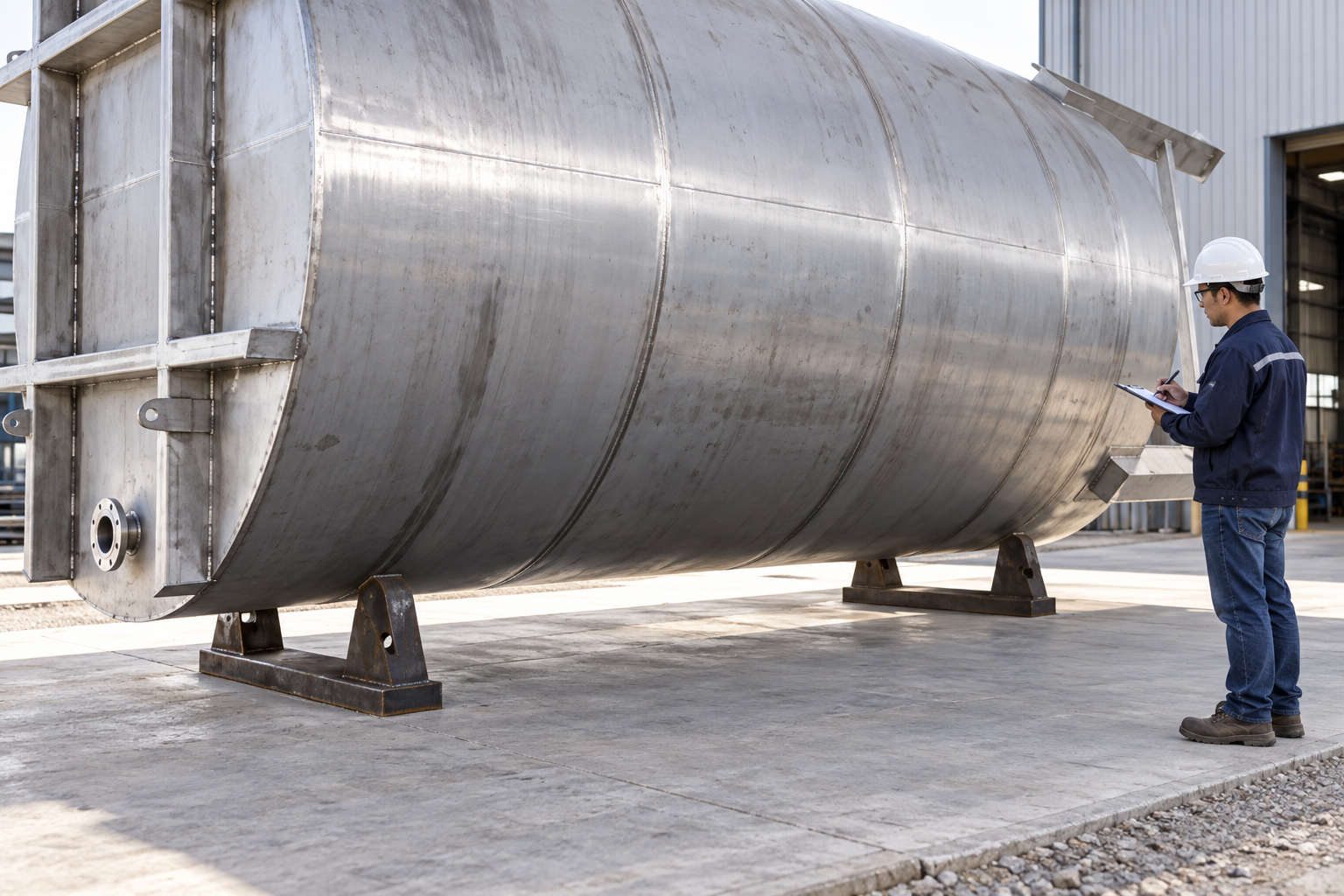

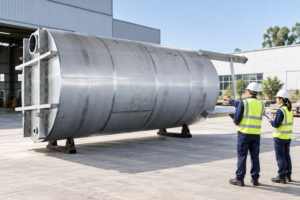

Un depósito horizontal puede resultar útil en caso de limitaciones de altura o de una disposición concreta del proceso; un depósito vertical puede ocupar menos superficie. Ninguna de las dos orientaciones es intrínsecamente más segura ni más compatible con un producto químico. Evalúa la superficie ocupada, los cimientos y el anclaje, las reacciones de los soportes cuando está lleno y vacío, el movimiento térmico, el acceso para la inspección, la limpieza, la capacidad de vaciado, los límites de transporte y la vía de sustitución. Si el depósito se encuentra al aire libre, tenga en cuenta las cargas eólicas, sísmicas y meteorológicas aplicables al emplazamiento. Si está rodeado por un dique de contención o un recinto, compruebe que el personal pueda seguir inspeccionando las válvulas, las juntas del fondo, los soportes y los instrumentos de nivel.

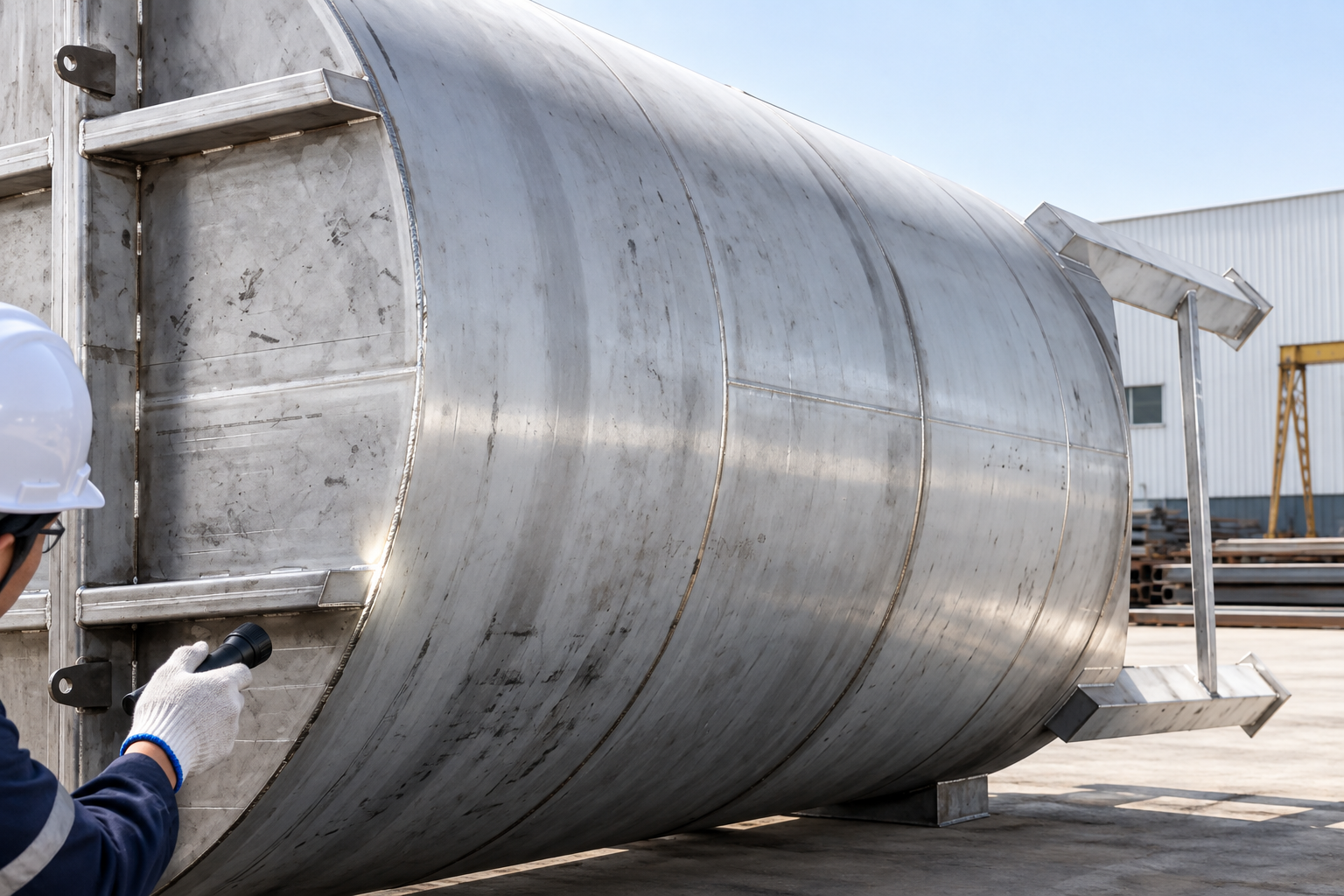

El fotografiado tanque de resina de 40.000 L de producto Muestra una geometría horizontal de acero fabricado, no un diseño homologado para una sustancia química no especificada. El comprador debe confirmar la compatibilidad del producto, los límites de presión, la ventilación, la contención, el diseño de los soportes y la idoneidad del emplazamiento para la configuración solicitada. Para conocer más opciones, consulte el gama de tanques de almacenamiento. Una foto de producto no puede mostrar el sistema de protección instalado por completo.
Despresurización de alivio por casos de operación creíbles
Identifique los límites de presión interna y externa aprobados del recipiente antes de seleccionar cualquier respiradero, regulador de gas de relleno, conexión de recuperación de vapores o dispositivo de alivio de emergencia. El llenado desplaza el vapor, la extracción puede crear vacío y el calentamiento o enfriamiento cambia el volumen del espacio de cabeza. La generación de vapor, una salida obstruida, un suministro de gas abierto por fallo, la exposición al fuego o una reacción descontrolada pueden crear casos adicionales. El ingeniero responsable debe calcular los requisitos normales y de emergencia bajo la base de diseño aplicable y dirigir las descargas a un destino adecuado. Una boquilla pequeña o un respiradero decorativo no son prueba de una ventilación adecuada.
No aumente el valor de consigna de una chimenea de alivio para reducir las emisiones sin verificar la capacidad real del recipiente. Debate técnico de la EPA sobre los depósitos de almacenamiento advierte que muchos tanques de almacenamiento no toleran una presión interna o un vacío sustanciales y que los ajustes de los respiraderos deben evaluarse en función del diseño del tanque. Un sistema de control de vapores también debe evaluarse en cuanto a caída de presión, bloqueo, condensado y aislamiento para mantenimiento. El diseño de los respiraderos para servicios inflamables o tóxicos forma parte de la evaluación de riesgos de la planta; un comprador no debe deducir una disposición segura a partir del plano de otra instalación.
Planificar la contención secundaria y el drenaje como un sistema de sitio
El sistema de contención debe interceptar cualquier fuga creíble procedente del depósito, las boquillas, las válvulas y las conexiones de transferencia, al tiempo que evita que se mezclen líquidos incompatibles y ofrece a los operarios una forma segura de inspeccionar y actuar. Determina la normativa medioambiental aplicable al producto químico concreto y a la ubicación. La EPA de EE. UU. Guía de contención secundaria para SPCC se aplica al almacenamiento de petróleo regulado, no automáticamente a todos los tanques de productos químicos. Donde se aplica esa regla, describe la contención para el contenedor a granel más grande y suficiente espacio libre para precipitaciones; otros químicos y ubicaciones pueden tener diferentes requisitos. No copie una declaración de dimensionamiento de la regla petrolera en un proyecto de ácido o resina sin una revisión de aplicabilidad legal.
Pregunte quién diseña la losa, el dique, el revestimiento, el sumidero, el aislamiento del drenaje, el acceso para la detección de fugas y el manejo de aguas pluviales. Verifique la resistencia química de la superficie de contención y de las juntas, no solo la del tanque. Una pared doble, si se propone, aún necesita un plan definido de monitoreo e inspección intersticial. El agua superficial o la escorrentía de la lucha contra incendios pueden cambiar el escenario de contención. Coloque las válvulas operadas normalmente donde una fuga pueda verse y aislarse de manera segura. El separado Guía sobre la contención de los depósitos de dosificación abarca una escala de proceso más reducida; una instalación de almacenamiento a granel requiere sus propios cálculos y diseño específicos para cada emplazamiento.
Decida el control de nivel y la respuesta contra rebose antes de realizar el pedido
Defina el nivel normal de operación, la alarma de nivel alto, la protección independiente de nivel muy alto (high-high) si lo justifica la evaluación de riesgos, la tasa máxima de llenado, la secuencia de parada por transferencia y la respuesta ante la falla de un instrumento. Un transmisor de nivel por sí solo no constituye una salvaguarda completa contra el rebase. Considere si el instrumento puede ensuciarse con el producto, si la espuma o el vapor afectan su lectura y cómo se probará sin abrir el tanque innecesariamente. La línea de llenado, la línea de retorno, la recirculación y la conexión de descarga del camión deben distinguirse e identificarse claramente.
Para un cilindro horizontal, la altura del líquido no es linealmente proporcional al volumen. El indicador de nivel o la tabla de inventario debe utilizar la geometría real, el volumen muerto, los elementos internos y los datos de calibración instalados. Solicite una relación documentada entre nivel y volumen si la precisión del inventario es importante. Si en su lugar se utiliza la medición de peso, las cargas de la cimentación y de las tuberías afectan a la precisión. Acuerde el acceso para la calibración y la prueba de verificación en la fase de diseño; descubrir después de la instalación que un instrumento no se puede retirar de forma segura es un error costoso.
Separar el diseño de almacenamiento del diseño de áreas peligrosas y de procesos
Un tanque puede fabricarse de manera competente y aun así no ser adecuado para un servicio inflamable o tóxico específico. La clasificación de áreas eléctricas, la conexión equipotencial y puesta a tierra, la ventilación, la recuperación de vapores, la protección contra incendios, el aislamiento de emergencia y los procedimientos de transferencia segura son decisiones a nivel de sistema. No asuma que un tanque de acero inoxidable o una boquilla de nitrógeno hacen que una instalación sea a prueba de explosiones. El existente guía para el almacenamiento de disolventes y Directrices para el almacenamiento de metanol abordar preguntas más específicas sobre fluidos particulares. Este artículo se centra en los datos de diseño e interfaces más amplios comunes a los proyectos de almacenamiento de productos químicos.
El mantenimiento tiene sus propias implicaciones de diseño: válvulas de aislamiento, puntos de drenaje y lavado, acceso a instrumentos y venteos, espacio libre para izaje, disposiciones para inspección interna y una estrategia segura para vaciar y descontaminar el recipiente. El tanque debe disponerse de modo que las revisiones rutinarias no requieran que los trabajadores improvisen accesos o ingresen a una atmósfera peligrosa. El propietario debe desarrollar procedimientos y permisos apropiados para el sitio. Un buen diseño hace posible esas tareas sin pretender que estén libres de riesgos.
Una tabla corta de decisiones de diseño para la RFQ
| Datos que hay que proporcionar | Decisión que afecta | Evidencia a solicitar |
|---|---|---|
| Composición del fluido, contaminantes, temperatura | Materiales mojados, sellos, revestimiento, limpieza | Base de compatibilidad y lista de materiales |
| Inventario utilizable y tasas de llenado/vaciado | Volumen, boquillas, estrategia de nivel, venteo normal | Plano de capacidad y revisión de la caja de transferencia |
| Casos de presión, vacío, vapor y perturbaciones | Diseño de la envolvente y dispositivos de alivio | Base de diseño aprobada y cronograma de interfaces |
| Ubicación del sitio y obligaciones ambientales | Cimiento, acceso, contención y drenaje | Matriz de responsabilidades y distribución de la planta |
| Estrategia de inspección y mantenimiento | Hombres de paso, aislamiento, puntos de prueba, reemplazabilidad | Plan de inspección y puesta en marcha |
Especifique quién suministra y verifica cada interfaz. Si una cotización excluye la línea de venteo, el contención, los instrumentos o el soporte civil, hágalo visible en la comparación. Un precio de tanque aparentemente bajo puede ocultar trabajos importantes en el sitio.
Evidencia de fábrica y entrega de puesta en marcha
Antes del envío, revise los planos "as-built", la trazabilidad de los materiales, los registros de soldadura y revestimiento o forro cuando se especifiquen, las dimensiones, la orientación de las boquillas, los informes de pruebas aprobados, los detalles de la placa de identificación y la lista de desviaciones pendientes. Pruebe el límite y las condiciones incluidos realmente en el pedido; no someta a prueba de presión un tanque atmosférico a un número arbitrario. Después de la instalación, verifique los soportes, anclajes, cargas de tuberías, destinos de venteo y alivio, dispositivos de nivel y sobrellenado, contención, controles de transferencia y procedimientos como un sistema completo. Una prueba de fábrica no puede demostrar la instalación final en sitio.

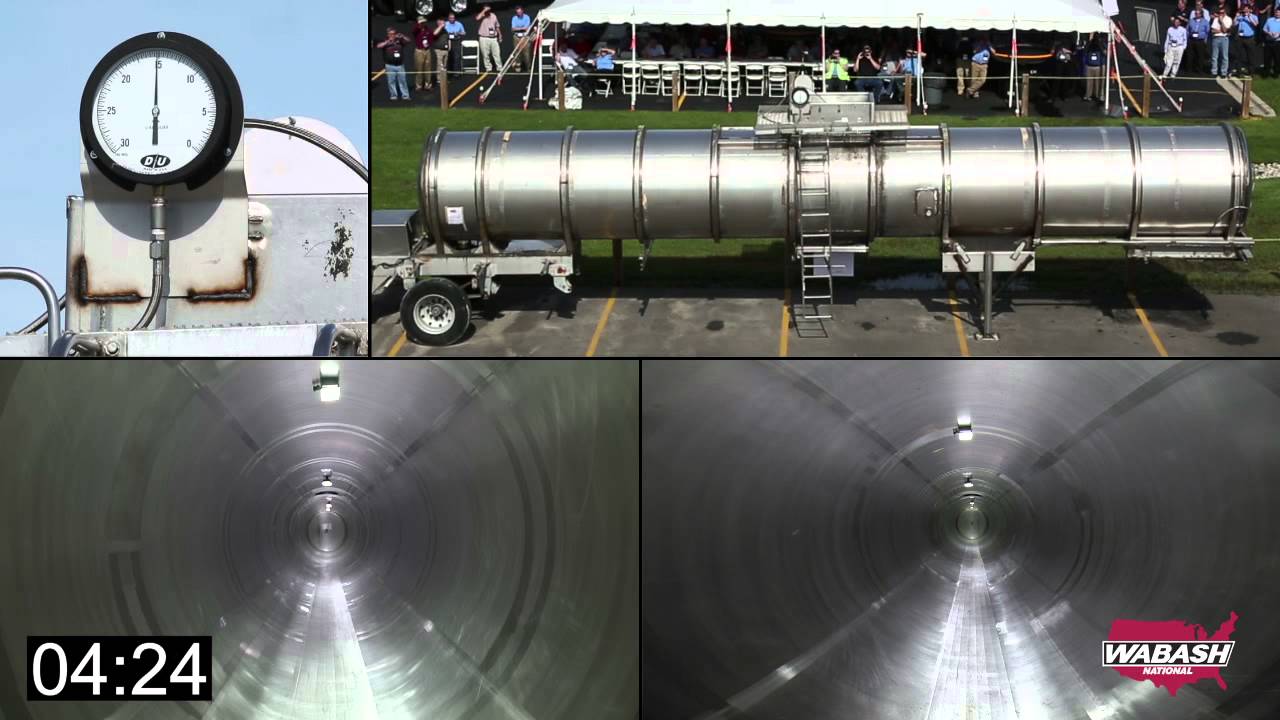

El vídeo a continuación es una demostración controlada de colapso por vacío en un camión cisterna utilizada por NEBOSH en el aprendizaje de seguridad de procesos. Ilustra por qué se deben considerar la extracción y el venteo bloqueado, pero no es un método de diseño ni una prueba del tanque YIYI mostrado.
Ver la demostración controlada en YouTube.
Preguntas frecuentes
¿Es el acero inoxidable adecuado para todos los tanques de almacenamiento de productos químicos?
No. La idoneidad depende de la composición química real, la concentración, la temperatura, los contaminantes, los fluidos de limpieza y todos los componentes húmedos. Obtenga una evaluación de compatibilidad específica para el proyecto.
¿Debe el respiradero de un tanque soportar tanto el llenado como el vaciado?
El diseño debe considerar tanto la exhalación durante el llenado como la inhalación durante el vaciado, además de los casos térmicos y de alteraciones operativas creíbles. La disposición requerida depende de los límites de presión y vacío del recipiente y de los riesgos del proceso.
¿Se aplica la contención EPA SPCC a todos los productos químicos?
No. SPCC es una norma estadounidense de prevención de la contaminación por petróleo para las instalaciones dentro de su ámbito. Otros productos químicos pueden estar regidos por diferentes requisitos federales, estatales, locales o internacionales; la aplicabilidad debe verificarse para el sitio y la sustancia reales.
